Guia Completo: As 5 Fases Essenciais do Projeto de Rede Elétrica para Loteamentos

A eletrificação de um novo loteamento é um dos pilares para sua viabilidade e sucesso. Uma rede de distribuição bem planejada não só garante energia de qualidade para os futuros moradores, mas também otimiza custos e assegura a aprovação junto à concessionária. Mas, você sabe quais são as etapas fundamentais desse processo?

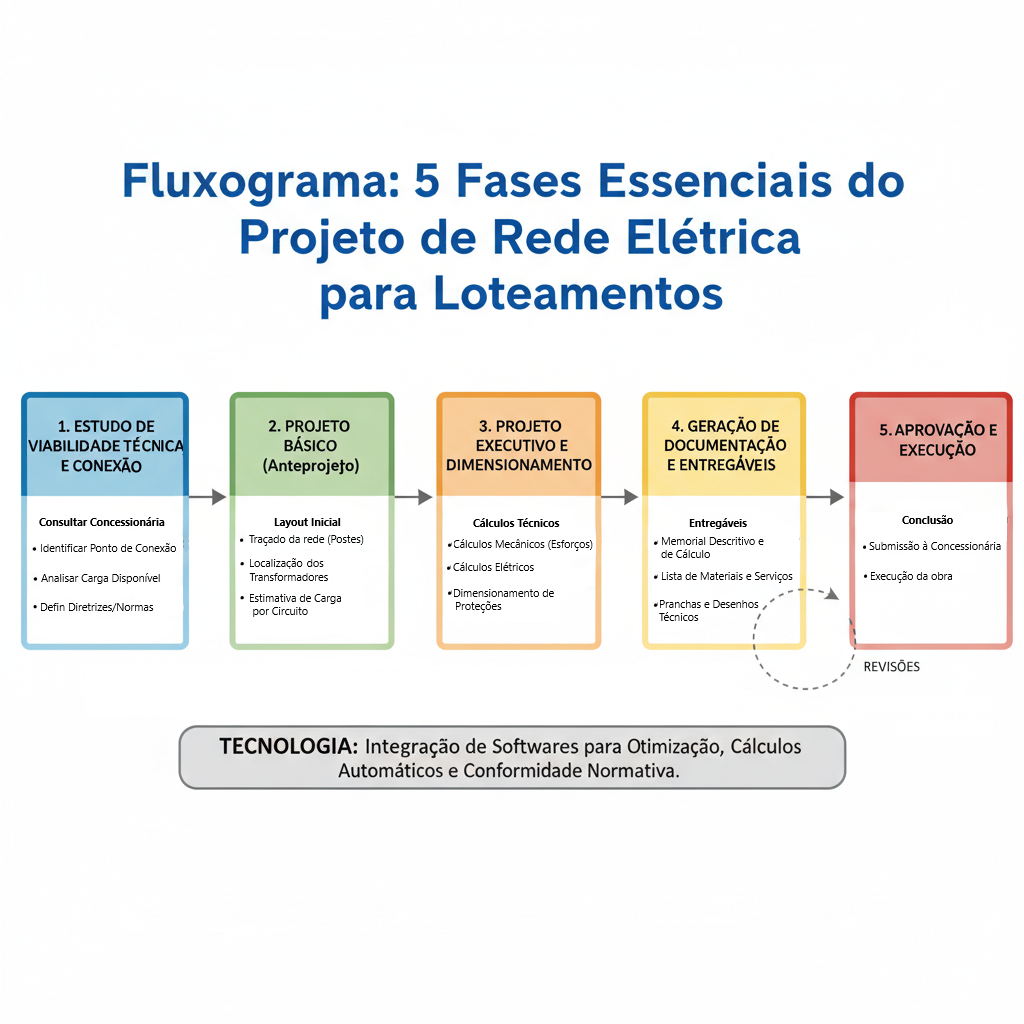

Seja você um engenheiro, projetista ou empreendedor do ramo imobiliário, entender esse fluxo é crucial. Vamos detalhar as 5 fases essenciais na construção de redes de distribuição para loteamentos.

1. Estudo de Viabilidade Técnica e Conexão

Antes mesmo do primeiro poste ser desenhado, tudo começa com uma consulta à concessionária de energia local. Nesta fase, o objetivo é:

• Identificar o Ponto de Conexão: Onde a rede do loteamento se conectará à rede existente da distribuidora?
• Analisar a Carga Disponível: A rede atual suporta a demanda estimada do novo empreendimento? Serão necessários reforços ou uma nova subestação?
• Definir as Diretrizes: A concessionária fornecerá as normas técnicas e os padrões que devem ser seguidos rigorosamente.

2. Projeto Básico (Anteprojeto)

Com a viabilidade confirmada, o próximo passo é criar um layout inicial da rede. O projeto básico define o conceito geral da distribuição e inclui:

• Traçado da Rede: Definição do caminho que a rede de média e baixa tensão irá percorrer, alocando os postes de forma preliminar.
• Localização dos Transformadores: Posicionamento estratégico dos transformadores para equilibrar os circuitos e minimizar a queda de tensão.
• Estimativa de Carga por Circuito: Uma divisão inicial da demanda total entre os transformadores planejados.

Esta etapa é fundamental para ter uma visão clara dos custos e da complexidade da obra, permitindo ajustes antes da fase de detalhamento intensivo.

3. Projeto Executivo e Dimensionamento

Esta é a fase mais técnica, onde a engenharia entra em ação. Aqui, cada detalhe é calculado e especificado para garantir segurança, eficiência e conformidade com as normas. Os principais cálculos incluem:

• Cálculos Mecânicos: Análise de esforços em cada poste, considerando o peso dos cabos, a tensão mecânica e as ações do vento. O cálculo de flechas (sag) também é feito aqui para garantir as distâncias de segurança em relação ao solo e edificações.
• Cálculos Elétricos: O dimensionamento dos condutores e o cálculo de queda de tensão são cruciais para assegurar que a energia chegue com a qualidade necessária até o último lote do empreendimento.
• Dimensionamento de Proteções: Especificação correta de chaves fusíveis e outros dispositivos para proteger a rede e os equipamentos.

4. Geração de Documentação e Entregáveis

Com o projeto dimensionado, é hora de preparar a documentação para aprovação na concessionária e para a equipe de construção. Os principais entregáveis são:

• Memorial Descritivo e de Cálculo: Documento que detalha todas as premissas, normas, cálculos e especificações do projeto.
• Lista de Materiais e Serviços (BOM): Quantitativo completo de todos os postes, cabos, transformadores, estruturas e serviços necessários para a obra, fundamental para o orçamento.
• Pranchas e Desenhos Técnicos: Plantas em formato DXF com o layout da rede, detalhes das estruturas, diagramas unifilares e simbologia.

5. Aprovação e Execução

O pacote de documentação é submetido à análise da concessionária. Após a aprovação, a equipe de construção utiliza as pranchas e a lista de materiais para executar a obra exatamente como foi projetada. A precisão da fase 4 é o que garante uma execução sem surpresas e custos inesperados.

Conclusão

O projeto de uma rede de distribuição para loteamentos é um processo complexo e multidisciplinar. Cada fase depende da precisão da anterior, e qualquer erro pode levar a atrasos na aprovação e aumento de custos.

Felizmente, a tecnologia evoluiu. Com o uso de plataformas especializadas, é possível integrar o desenho, os cálculos e a geração de documentos em um fluxo de trabalho único, garantindo agilidade, precisão e a tranquilidade de um projeto em total conformidade com as normas.
