No projeto de loteamento, a rede elétrica costuma ser o item mais demorado da infraestrutura. Boa parte desse tempo não está no cálculo em si — está na transferência de informação entre ferramentas que não se falam.

O ponto de partida: o DXF do urbanismo

Tudo começa na planta do loteamento, normalmente um DXF vindo do escritório de arquitetura ou da topografia, com o desenho das ruas, dos lotes e do relevo.

No método tradicional, o projetista elétrico importa esse arquivo num CAD genérico e desenha por cima: símbolos de poste, linhas representando cabos. Cada elemento é um desenho e nada mais — não carrega dado, não sabe a que está conectado.

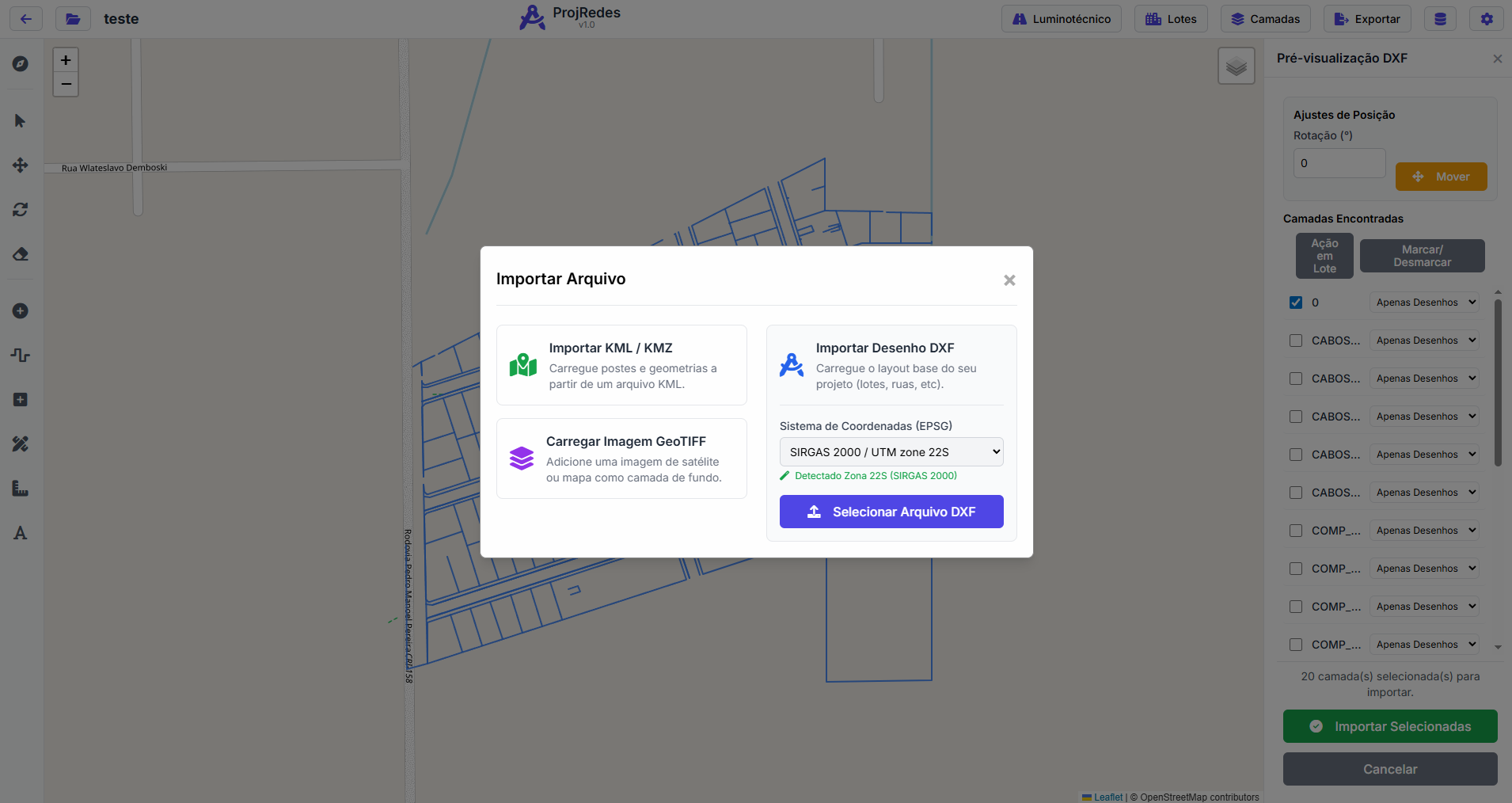

Importação do DXF do loteamento, com seleção de camadas e sistema de coordenadas

A mudança: objeto em vez de desenho

Num ambiente geoespacial, o DXF vira uma camada de base georreferenciada sobre o terreno real. E o que você adiciona deixa de ser desenho:

  • Um poste é um objeto com coordenada geográfica, altura, esforço nominal e conhecimento de quais cabos chegam nele.
  • Um cabo entre dois postes tem comprimento real derivado da posição de cada um — não do que foi medido na tela.
  • O ângulo entre vãos é uma consequência da geometria, não um número digitado.

A diferença parece sutil e não é: é ela que torna possível tudo o que vem depois. Um símbolo não pode ser calculado; um objeto pode.

Os cálculos como consequência

  • Esforços — com tipo de cabo, vão e ângulo já no modelo, o esforço resultante em cada poste sai sem entrada manual, incluindo a ação do vento, e os subdimensionados ficam sinalizados.
  • Queda de tensão — com as cargas dos lotes alocadas aos postes, a queda é recalculada ao longo de cada circuito sempre que algo muda.

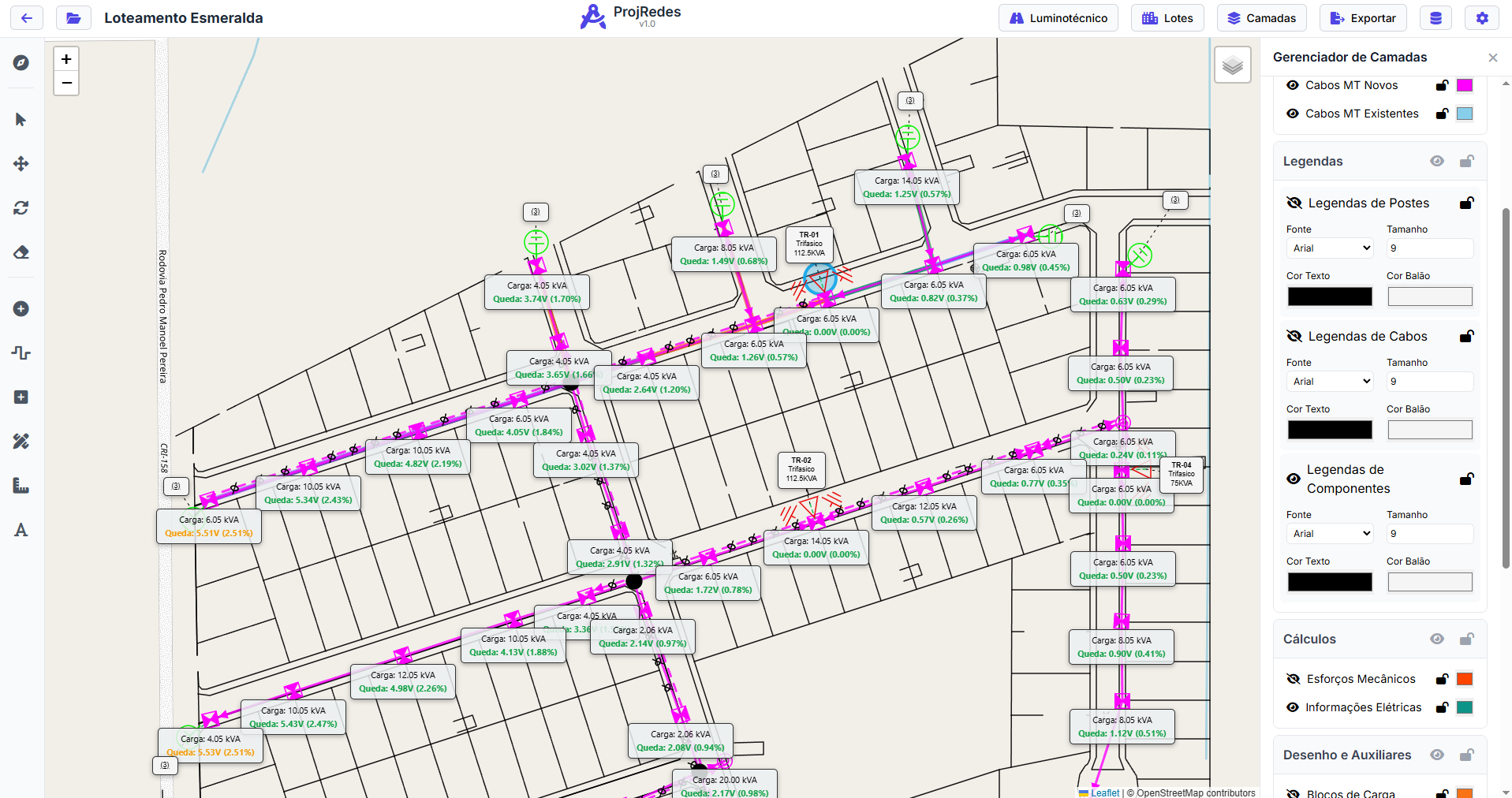

Queda de tensão calculada por trecho sobre a topologia real da rede

O ganho real

Não é só a velocidade do cálculo. É poder testar cinco alternativas de traçado ou bitola numa tarde, o que na prática significa entregar a solução mais econômica que ainda atende à norma — e não a primeira que fechou.

A documentação sai do modelo

A fase de documentação é notoriamente trabalhosa, e é onde a inconsistência aparece: a planta diz uma coisa, o memorial diz outra, a lista de materiais tem uma contagem que não bate com nenhuma das duas.

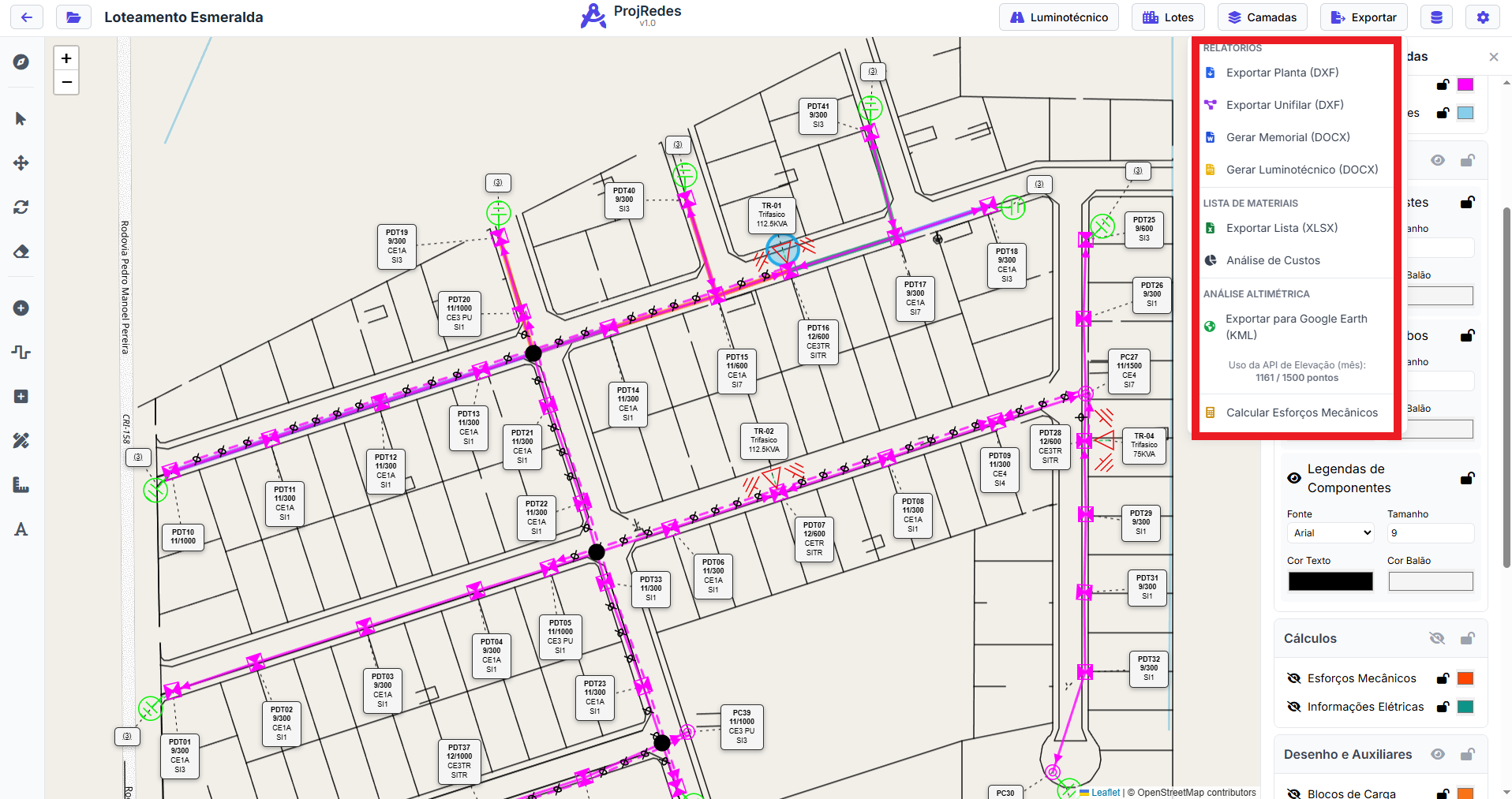

Menu de exportação com memorial, lista de materiais, plantas e unifilar
  • Memorial descritivo (DOCX) — compilado a partir do modelo.
  • Lista de materiais (XLSX) — quantitativo derivado dos objetos existentes, sem contagem manual.
  • Pranchas e unifilar (DXF) — o layout volta para DXF, com legendas e simbologia.

Como todos saem da mesma fonte, eles não podem divergir entre si. Essa é a diferença que a concessionária percebe na análise.

Onde o tempo realmente vai

Vale separar duas coisas que costumam ser confundidas. O cálculo em si nunca foi o gargalo — um engenheiro experiente resolve queda de tensão numa planilha. O gargalo é o ciclo: mudar o traçado, refazer a planilha, atualizar o desenho, regerar a lista, conferir se o memorial ainda descreve o projeto certo. É esse ciclo que encolhe quando desenho, cálculo e documento compartilham o mesmo modelo.
