NBR 5101 na Prática: Como Garantir a Conformidade do seu Projeto Luminotécnico

A iluminação pública em um loteamento vai muito além da simples instalação de luminárias. Ela é um fator crucial para a segurança viária, a segurança patrimonial e a percepção de qualidade do empreendimento. Para garantir um resultado técnico e seguro, os projetos devem seguir as diretrizes da norma ABNT NBR 5101:2024, que estabelece os requisitos para a iluminação de vias públicas.

Mas como traduzir os complexos requisitos da norma em um projeto prático e eficiente? A resposta está na simulação fotométrica.

Entendendo as Métricas Essenciais da NBR 5101

A norma define diferentes métricas dependendo do tipo de via. Para loteamentos, as mais comuns são as classes para tráfego de pedestres (P) e de veículos motorizados (M) e de Conflito (C).

Para Vias de Veículos (Classes M): O foco é na Luminância (L).

• Luminância Média (L_m): Medida em candelas por metro quadrado (cd/m²), representa o brilho da superfície da via percebido pelo olho do motorista.
• Uniformidade Geral (U_0): É a relação entre a luminância mínima e a média (U_0 = L_min / L_m). Garante que não haja "manchas" escuras na pista.
• Uniformidade Longitudinal (U_l): Relação entre a luminância mínima e máxima ao longo de uma linha no centro da faixa (U_l = L_min / L_max). Evita o efeito "zebra".
• Incremento de Limiar (TI): Mede o ofuscamento causado pelas luminárias, expresso em porcentagem (%), que pode reduzir a capacidade do motorista de ver objetos.

Para Vias de Pedestres e Ciclovias (Classes P): O foco é na Iluminância (E).

• Iluminância Média Horizontal (E_hm): Medida em lux, representa a quantidade de luz que incide sobre a superfície da calçada ou ciclovia.
• Iluminância Mínima Horizontal (E_h,mín): Garante que nenhum ponto da área de pedestres fique perigosamente escuro.

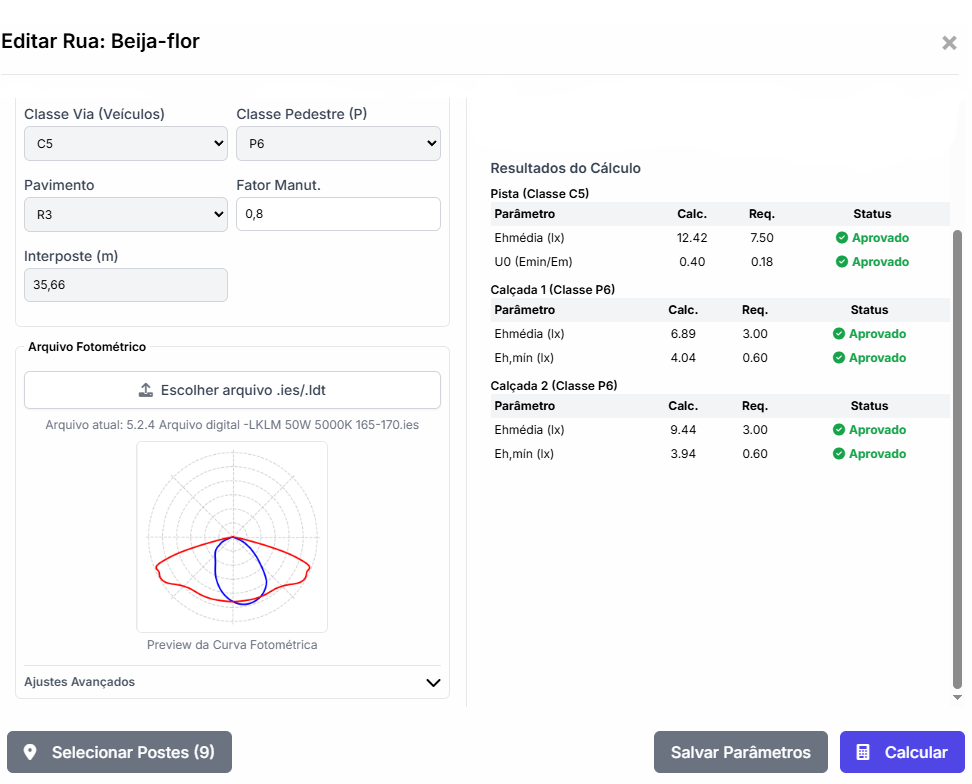

O Papel do Arquivo IES

O coração de qualquer simulação luminotécnica é o arquivo IES. Este é um arquivo de texto padronizado, fornecido pelo fabricante da luminária, que descreve em 360 graus como ela distribui a luz no espaço. É a "impressão digital" luminosa do produto.

O Processo de Simulação e Análise

Para verificar se um projeto atende à NBR 5101, um software especializado realiza os seguintes passos:

1. Definição da Cena: O projetista modela a via, inserindo a largura da pista, o número de faixas, e a largura das calçadas.
2. Posicionamento das Luminárias: Define-se o arranjo (unilateral, oposto), a altura de montagem, o espaçamento entre postes, e a inclinação da luminária.
3. Cálculo da Malha: O software cria uma malha de pontos de cálculo sobre a pista e as calçadas, conforme especificado pela norma.
4. Simulação: Utilizando o arquivo IES, o programa calcula a contribuição de luz de várias luminárias sobre cada ponto da malha.
5. Análise e Comparação: O software calcula as médias, mínimos, e uniformidades, e os compara com os requisitos da classe de iluminação selecionada, indicando se o projeto está aprovado.

Visualizando os Resultados: Mapas de Isolinhas

A melhor forma de entender a distribuição da luz é através de mapas de isolinhas (ou "curvas de nível" de luz). Eles mostram graficamente como a iluminância ou a luminância se espalha pela via, permitindo identificar rapidamente áreas escuras ou com excesso de luz.

Conclusão

Um projeto luminotécnico em conformidade com a NBR 5101 é um requisito não negociável para a aprovação e o sucesso de um loteamento. Embora os cálculos sejam complexos, a tecnologia de simulação torna o processo acessível e preciso. Ao utilizar ferramentas que automatizam a análise e a comparação com a norma, os engenheiros podem garantir projetos mais seguros, eficientes e aprovados sem dores de cabeça.
